1
3512_ISI 11 1813EB
3D

Kupplung mit Schlauchanschluss

Unterbrechung
Knöpfe
Werkstoff
Polyamid
Betriebsdruck
2 bis 12bar
Sicherheit
Sicherheit
Temperatur
-15°C bis 70°C
Durchgangsdurchmesser
11 mm
Art der Füllung
Verschluss

Plus de références

Artikelnummer
Nettogewicht (kg)
Durchfluß
Profil
Für Schlauch mit Innen-Ø
ISI 111809EB
ISI 111810EB
ISI 111813EB
ISI 111816EB
ISI 111819EB

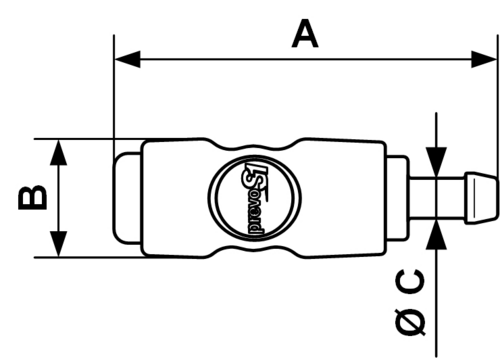

Dimensionen

ISI_111800_EB
Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
ISI 111809EB
136
37
9
ISI 111810EB
114
37
10
ISI 111813EB
120
37
13
ISI 111816EB
120
37
16
ISI 111819EB
145
37
19
Artikelnummer Nettogewicht (kg) Durchfluß Profil Für Schlauch mit Innen-Ø 3D
ISI 111809EB 0.268 Kg 3686 l/min (P = 6 bar, ΔP = 0.6 bar) ISO 6150B 9 mm 3D
ISI 111810EB 0.210 Kg 3686 l/min (P = 6 bar, ΔP = 0.6 bar) ISO 6150B 10 mm 3D
ISI 111813EB 0.223 Kg 3686 l/min (P = 6 bar, ΔP = 0.6 bar) ISO 6150B 13 mm 3D
ISI 111816EB 0,221 Kg 3686 l/min (P = 6 bar, ΔP = 0.6 bar) ISO 6150B 16 mm 3D
ISI 111819EB 0,247 Kg 3686 l/min (P = 6 bar, ΔP = 0.6 bar) ISO 6150B 19 mm 3D

Dimensionen

Artikelnummer A mm B mm C mm
ISI 111809EB 136 37 9
ISI 111810EB 114 37 10
ISI 111813EB 120 37 13
ISI 111816EB 120 37 16
ISI 111819EB 145 37 19
ISI_111800_EB
