Kupplung mit zylindrischem Innengewinde

1
1862_CSM_061100
1862_CSM_061100
Nettogewicht (kg)
0,083
Durchfluß
833 l/min (P = 6 bar ,ΔP = 0.60 bar)
Material
Edelstahl
Max. Betriebsdruck
16 bar
Sicherheit
Sicherheit
Gewinde
G1/4
Temperatur
-15°C bis 70°C
Durchmesser
6 mm
Profil
ISO 6150C
Art der Füllung
Verschluss

Beschreibung

Artikelnummer
Nettogewicht (kg)
Durchfluß
Material
Max. Betriebsdruck
Sicherheit
Gewinde
Temperatur
Durchmesser
Profil
Art der Füllung
CSM 061101
CSM 061102
CSM 061103

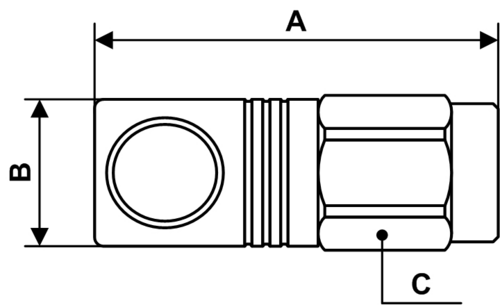

Abmessungen

CSM_061100
Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
CSM 061101
52.5
22
20
CSM 061102
60.5
22
21
CSM 061103
63.5
22
25

Beschreibung

Artikelnummer Nettogewicht (kg) Durchfluß Material Max. Betriebsdruck Sicherheit Gewinde Temperatur Durchmesser Profil Art der Füllung 3D
CSM 061101 0,083 833 l/min (P = 6 bar ,ΔP = 0.60 bar) Edelstahl 16 bar Sicherheit G1/4 -15°C bis 70°C 6 mm ISO 6150C Verschluss 3D
CSM 061102 0,096 833 l/min (P = 6 bar ,ΔP = 0.60 bar) Edelstahl 16 bar Sicherheit G3/8 -15°C bis 70°C 6 mm ISO 6150C Verschluss 3D
CSM 061103 0,116 833 l/min (P = 6 bar ,ΔP = 0.60 bar) Edelstahl 16 bar Sicherheit G1/2 -15°C bis 70°C 6 mm ISO 6150C Verschluss 3D

Abmessungen

Artikelnummer A mm B mm C mm
CSM 061101 52.5 22 20
CSM 061102 60.5 22 21
CSM 061103 63.5 22 25
CSM_061100
