Rohrleitungsdose mit Innengewinde - 2 Kupplungen und Ablass - Profil ARO 210 - Durchgang 6 mm

Eingang mit IG BSPP
G 1/2
Ausgang mit 2 Kupplungen
ASI 06
Technologie
"One-Push"-Sicherheit (Schutz vor Peitschenhieb)
Betriebsdruck
2 bis 12 bar
Durchsatz bei 6 Bar
800 l/min (ΔP = 0,6 bar)
Durchgang
6 mm
Temperatur
-15°C bis +70°C
Werkstoff
Körper : Verbundwerkstoff
Vorteile
Antistatisch Kratzschutz

Beschreibung

Artikelnummer
Eingang mit IG BSPP
Ausgang mit 2 Kupplungen
ASI 068103WK
ASI 068104WK

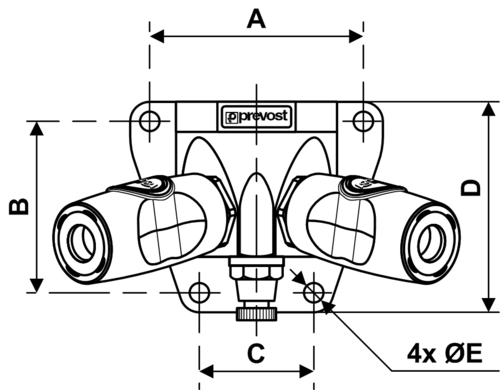

Abmessungen

Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
ASI 068103WK
71
57
38
70
6.5
ASI 068104WK
71
57
38
70
6.5

Beschreibung

Artikelnummer Eingang mit IG BSPP Ausgang mit 2 Kupplungen 3D
ASI 068103WK G 1/2 ASI 06 3D
ASI 068104WK G 3/4 ASI 06 3D

Abmessungen

Artikelnummer A mm B mm C mm D mm E mm
ASI 068103WK 71 57 38 70 6.5
ASI 068104WK 71 57 38 70 6.5
