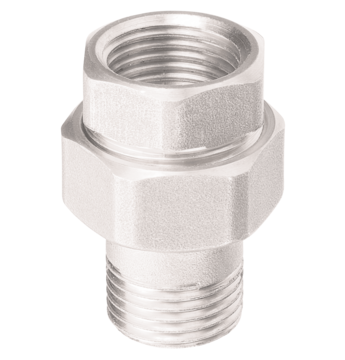

Verlängerungsstück mit drehbarem Außen- und Innengewinde - A5T
Verlängerungsstück mit drehbarem Außen- und Innengewinde - A5T
Nettogewicht (kg)
0,298
Gewinde
G1
Material
Messing
Max. Betriebsdruck
15 bar
Beschreibung
Artikelnummer
Nettogewicht (kg)
Gewinde
Material
Max. Betriebsdruck
A5T 0101
A5T 1212
A5T 3434
A5T 3838
A5T 4242
Abmessungen
Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
A5T 0101
59
46
44
40
A5T 1212
47
30
33
26
A5T 3434
53
37
39
31
A5T 3838
40
25
30
23
A5T 4242
66
54
51
50
Beschreibung
| Artikelnummer | Nettogewicht (kg) | Gewinde | Material | Max. Betriebsdruck | 3D |
|---|---|---|---|---|---|
| A5T 0101 | 0,298 | G1 | Messing | 15 bar | |
| A5T 1212 | 0,105 | G1/2 | Messing | 15 bar | |
| A5T 3434 | 0,167 | G3/4 | Messing | 15 bar | |
| A5T 3838 | 0,092 | G3/8 | Messing | 15 bar | |
| A5T 4242 | 0,407 | G1 1/4 | Messing | 15 bar |
Abmessungen
| Artikelnummer | A mm | C mm | D mm | E mm |
|---|---|---|---|---|
| A5T 0101 | 59 | 46 | 44 | 40 |
| A5T 1212 | 47 | 30 | 33 | 26 |
| A5T 3434 | 53 | 37 | 39 | 31 |
| A5T 3838 | 40 | 25 | 30 | 23 |
| A5T 4242 | 66 | 54 | 51 | 50 |
