Y- Verteiler mit zylindrischem Innengewinde und 2 Kupplungen

IG BSPP
G 1/4
Technologie
"One-Push"-Sicherheit (Schutz vor Peitschenhieb)
Betriebsdruck
2 bis 12 bar
Durchsatz bei 6 Bar
800 l/min (ΔP = 0,6 bar)
Durchgang
6 mm
Temperatur
-15°C bis +70°C
Werkstoff
Körper : Verbundwerkstoff
Weglassen
Antistatisch Kratzschutz

Beschreibung

Artikelnummer
IG BSPP
ASI 068101
ASI 068102
ASI 068103

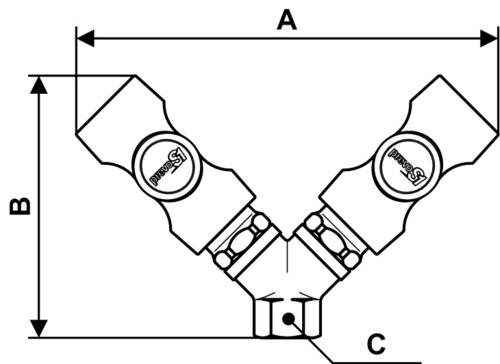

Abmessungen

Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
ASI 068101
134
82
17
ASI 068102
140
87
20
ASI 068103
150
95
25

Beschreibung

Artikelnummer IG BSPP 3D
ASI 068101 G 1/4 3D
ASI 068102 G 3/8 3D
ASI 068103 G 1/2 3D

Abmessungen

Artikelnummer A mm B mm C mm
ASI 068101 134 82 17
ASI 068102 140 87 20
ASI 068103 150 95 25
