Gewindeausführung G 1/8 mit verlängertem Ansatz

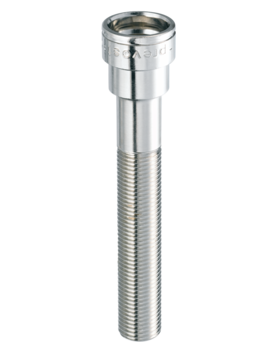

1566_CPI_081050F14
1566_CPI_081050F14
Nettogewicht (kg)
0,031
Durchfluß
30.00 l/min ,ΔP = 0.50 bar)
Material
Vernickelter Messing
Max. Betriebsdruck
10.00 bar
Sicherheit
Ohne Sicherheit
Temperatur
-15.00°C bis 90.00°C
Durchmesser
8 mm
Art der Füllung
Mit vollem durchgang

Beschreibung

Artikelnummer
Nettogewicht (kg)
Durchfluß
Material
Max. Betriebsdruck
Sicherheit
Temperatur
Durchmesser
Art der Füllung
CPI 081050F18
CPI 081100F18
CPI 081150F18

Abmessungen

CPI_081050F18
Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
CPI 081050F18
50
16.5
21
17.5
16.4
CPI 081100F18
100
60
21
17.5
16.4
CPI 081150F18
150
60
21
17.5
16.4

Beschreibung

Artikelnummer Nettogewicht (kg) Durchfluß Material Max. Betriebsdruck Sicherheit Temperatur Durchmesser Art der Füllung 3D
CPI 081050F18 0,031 30.00 l/min ,ΔP = 0.50 bar) Vernickelter Messing 10.00 bar Ohne Sicherheit -15.00°C bis 90.00°C 8 mm Mit vollem durchgang 3D
CPI 081100F18 0,047 30.00 l/min ,ΔP = 0.50 bar) Vernickelter Messing 10.00 bar Ohne Sicherheit -15.00°C bis 90.00°C 8 mm Mit vollem durchgang 3D
CPI 081150F18 0,066 30.00 l/min ,ΔP = 0.50 bar) Vernickelter Messing 10.00 bar Ohne Sicherheit -15.00°C bis 90.00°C 8 mm Mit vollem durchgang 3D

Abmessungen

Artikelnummer A mm B mm C mm D mm E mm
CPI 081050F18 50 16.5 21 17.5 16.4
CPI 081100F18 100 60 21 17.5 16.4
CPI 081150F18 150 60 21 17.5 16.4
CPI_081050F18
