Kupplung für Schlauchanschluss

Für Schlauch mit Innen-Ø (mm)
6
Technologie
"One-Push"-Sicherheit (Schutz vor Peitschenhieb)
Betriebsdruck
2 bis 12 bar
Durchsatz bei 6 Bar
1 820 l/min (ΔP : 0,6 bar)
Durchgang
7,4 mm
Temperatur
-15°C bis +70°C
Werkstoff
Körper : Verbundwerkstoff
Weglassen
Antistatisch Kratzschutz

Beschreibung

Artikelnummer
Für Schlauch mit Innen-Ø (mm)
ESI 071806
ESI 071808
ESI 071809
ESI 071810
ESI 071813

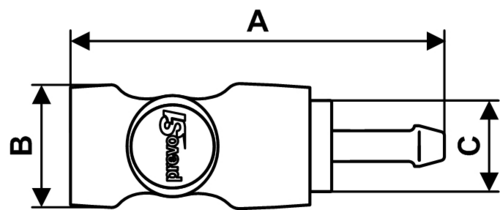

Abmessungen

1660_ESI 071800.jpg
Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
ESI 071806
87.3
32.25
22,6
ESI 071808
87.3
32.25
22,6
ESI 071809
87.3
32.25
22,6
ESI 071810
87.3
32.25
22,6
ESI 071813
92.3
32,25
22,6

Beschreibung

Artikelnummer Für Schlauch mit Innen-Ø (mm) 3D
ESI 071806 6 3D
ESI 071808 8 3D
ESI 071809 9 3D
ESI 071810 10 3D
ESI 071813 13 3D

Abmessungen

Artikelnummer A mm B mm C mm
ESI 071806 87.3 32.25 22,6
ESI 071808 87.3 32.25 22,6
ESI 071809 87.3 32.25 22,6
ESI 071810 87.3 32.25 22,6
ESI 071813 92.3 32,25 22,6
1660_ESI 071800.jpg
