Home Schnellkupplungen Druckluft Kupplung mit Schlauchanschluss
Zurück
1
1660_ESI_071800
3D

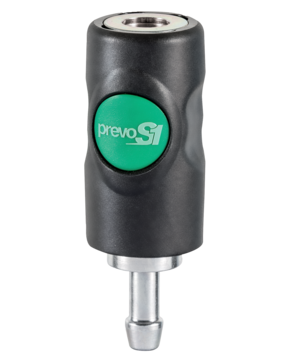

Kupplung mit Schlauchanschluss

Unterbrechung
Knöpfe
Werkstoff
Zusammengesetzt
Max. Betriebsdruck
12 bar
Sicherheit
Sicherheit
Temperatur
-15°C bis 70°C
Durchmesser
7.4 mm
Art der Füllung
Verschluss

Plus de références

Artikelnummer
Nettogewicht (kg)
Durchfluß
Profil
Für Schlauch mit Innen-Ø
ESI 071806
ESI 071808
ESI 071809
ESI 071810
ESI 071813

Dimensionen

ESI 071800
Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
ESI 071806
87.3
32.25
22.6
ESI 071808
87.3
32.25
22.6
ESI 071809
87.3
32.25
22.6
ESI 071810
87.3
32.25
22.6
ESI 071813
92.3
32.25
22.6
Artikelnummer Nettogewicht (kg) Durchfluß Profil Für Schlauch mit Innen-Ø 3D
ESI 071806 0.103 Kg 1820 l/min (P = 6 bar, ΔP = 0.6 bar) EUROPEAN 6 mm 3D
ESI 071808 0.105 Kg 1820 l/min (P = 6 bar, ΔP = 0.6 bar) EUROPEAN 8 mm 3D
ESI 071809 0.105 Kg 1820 l/min (P = 6 bar, ΔP = 0.6 bar) EUROPEAN 9 mm 3D
ESI 071810 0.106 Kg 1820 l/min (P = 6 bar, ΔP = 0.6 bar) EUROPEAN 10 mm 3D
ESI 071813 0.110 Kg 1820 l/min (P = 6 bar, ΔP = 0.6 bar) EUROPEAN 13 mm 3D

Dimensionen

Artikelnummer A mm B mm C mm
ESI 071806 87.3 32.25 22.6
ESI 071808 87.3 32.25 22.6
ESI 071809 87.3 32.25 22.6
ESI 071810 87.3 32.25 22.6
ESI 071813 92.3 32.25 22.6
ESI 071800
