Messing-Kugelhahn mit zylindrischen Außen- und Innengewinden PN 40
Messing-Kugelhahn mit zylindrischen Außen- und Innengewinden PN 40
Nettogewicht (kg)
0,12
Gewinde
G1/4
Material
Messing
Max. Betriebsdruck
40.00 bar
Temperatur
-10.00°C bis 80.00°C
Beschreibung
Artikelnummer
Nettogewicht (kg)
Gewinde
Material
Max. Betriebsdruck
Temperatur
RSIMF 13
RSIMF 17
RSIMF 21
RSIMF 27
RSIMF 34
Abmessungen
Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
RSIMF 13
39
20
RSIMF 17
39
20
RSIMF 21
50
25
RSIMF 27
54
31
RSIMF 34
67
38
Beschreibung
| Artikelnummer | Nettogewicht (kg) | Gewinde | Material | Max. Betriebsdruck | Temperatur | 3D |
|---|---|---|---|---|---|---|
| RSIMF 13 | 0,12 | G1/4 | Messing | 40.00 bar | -10.00°C bis 80.00°C | |
| RSIMF 17 | 0,132 | G3/8 | Messing | 40.00 bar | -10.00°C bis 80.00°C | |
| RSIMF 21 | 0,26 | G1/2 | Messing | 40.00 bar | -10.00°C bis 80.00°C | |
| RSIMF 27 | 0,36 | G3/4 | Messing | 40.00 bar | -10.00°C bis 80.00°C | |
| RSIMF 34 | 0,619 | G1 | Messing | 40.00 bar | -10.00°C bis 80.00°C |

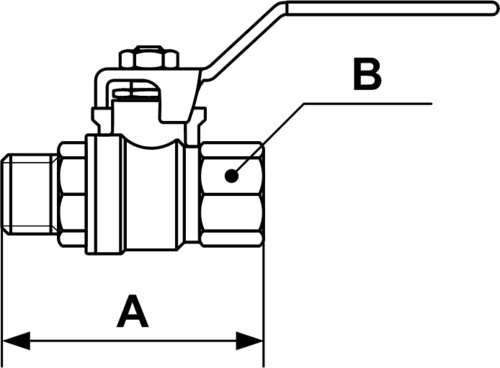

Abmessungen
| Artikelnummer | A mm | B mm |
|---|---|---|
| RSIMF 13 | 39 | 20 |
| RSIMF 17 | 39 | 20 |
| RSIMF 21 | 50 | 25 |
| RSIMF 27 | 54 | 31 |
| RSIMF 34 | 67 | 38 |
