PPS UF - Flanschverbinder PN 16

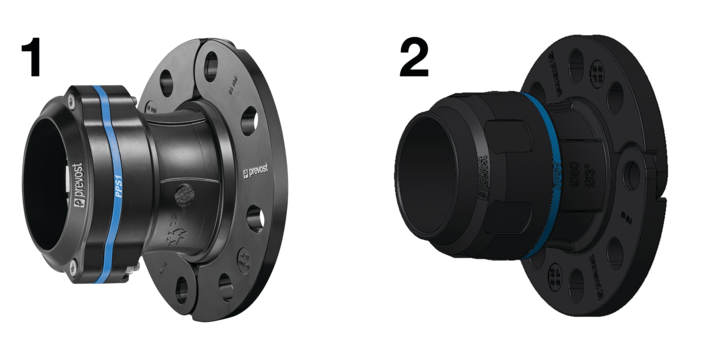

PPS1_UC100 - UFC
PPS1_UC100 - UFC
Nettogewicht (kg)
3,23
Material
Aluminium
Max. Betriebsdruck
16 bar
Temperatur
-20°C bis 80°C
Für Rohr mit Außen-Ø
100 mm
Numéro d'image
1.

Beschreibung

Artikelnummer
Nettogewicht (kg)
Material
Max. Betriebsdruck
Temperatur
Für Rohr mit Außen-Ø
Numéro d'image
PPS1 UF100
PPS1 UFC50
PPS1 UFC63
PPS1 UFC80

Abmessungen

Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PPS1 UF100
228
146.5
18
19
184.8
PPS1 UFC50
165
105
PPS1 UFC63
185
123
PPS1 UFC80
200
143

Beschreibung

Artikelnummer Nettogewicht (kg) Material Max. Betriebsdruck Temperatur Für Rohr mit Außen-Ø Numéro d'image 3D
PPS1 UF100 3,23 Aluminium 16 bar -20°C bis 80°C 100 mm 1. 3D
PPS1 UFC50 1,248 Aluminium 16 bar -20°C bis 80°C 50 mm 2. 3D
PPS1 UFC63 1,72 Aluminium 16 bar -20°C bis 80°C 63 mm 2. 3D
PPS1 UFC80 2,4 Aluminium 16 bar -20°C bis 80°C 80 mm 2. 3D
