Stecker 90° mit Schlauchanschluss
Nettogewicht (kg)
0,121
Einsatzeignung
LOCKFLEX
Durchfluß
30.00 l/min ,ΔP = 0.50 bar)
Material
Vernickelter Messing
Max. Betriebsdruck
10.00 bar
Sicherheit
Ohne Sicherheit
Temperatur
-15.00°C bis 90.00°C
Durchmesser
8 mm
Art der Füllung
Mit vollem durchgang
Für Schlauch mit Innen-Ø
10 mm
Beschreibung
Artikelnummer
Nettogewicht (kg)
Einsatzeignung
Durchfluß
Material
Max. Betriebsdruck
Sicherheit
Temperatur
Durchmesser
Art der Füllung
Für Schlauch mit Innen-Ø
CPI 086810CNRE
CPI 086813CNRE
Abmessungen
Artikelnummer
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
CPI 086810CNRE
59
16.4
20
48.5
58
CPI 086813CNRE
59
16.4
20
48.5
64.5
Beschreibung
| Artikelnummer | Nettogewicht (kg) | Einsatzeignung | Durchfluß | Material | Max. Betriebsdruck | Sicherheit | Temperatur | Durchmesser | Art der Füllung | Für Schlauch mit Innen-Ø | 3D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CPI 086810CNRE | 0,121 | LOCKFLEX | 30.00 l/min ,ΔP = 0.50 bar) | Vernickelter Messing | 10.00 bar | Ohne Sicherheit | -15.00°C bis 90.00°C | 8 mm | Mit vollem durchgang | 10 mm | |
| CPI 086813CNRE | 0,13 | LOCKFLEX | 30.00 l/min ,ΔP = 0.50 bar) | Vernickelter Messing | 10.00 bar | Ohne Sicherheit | -15.00°C bis 90.00°C | 8 mm | Mit vollem durchgang | 13 mm |

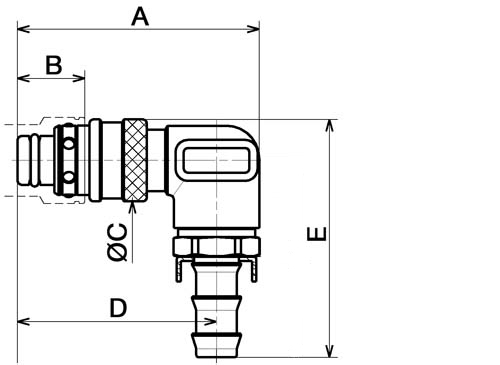

Abmessungen
| Artikelnummer | A mm | B mm | C mm | D mm | E mm |
|---|---|---|---|---|---|
| CPI 086810CNRE | 59 | 16.4 | 20 | 48.5 | 58 |
| CPI 086813CNRE | 59 | 16.4 | 20 | 48.5 | 64.5 |
