Druckluftnetzwerk Prevost Piping System 100% Aluminium

100% aluminium

Die neue Produktreihe zur Druckluftversorgung PREVOST PIPING SYSTEM aus 100% Aluminium besteht aus Aluminiumrohren und Fittings und ist folglich kompakt, leicht und beständig.

Die Komponenten lassen sich schnell und problemlos installieren und umgehend mit Druck beaufschlagen.

Vorteile der Produktreihe PREVOST PIPING SYSTEM:

  • stets saubere Luft bei hoher Luftqualität
  • dichte Leitungen
  • optimierter Durchsatz
  • Betriebsdruck: -0,98 bar bis +16 bar
  • Einsatztemperatur: -20 °C bis +80 °C

Die Arbeitsplätze werden korrekt versorgt, sind leicht zugänglich und ergonomisch. Die Anlage ist langfristig ausgelegt, da sie sich jederzeit problemlos erweitern lässt.

Entdecken Sie unser PPS-Druckluft Rohrsystem im Video

Vorteile der Produktreihe PREVOST PIPING SYSTEM

  • Kompakt und Leicht
    Ausführung des Fittings PPS aus 100 % Aluminium: eichter, kompakter und widerstandsfähiger.
  • Material auf dem neuesten Stand
    Die Aluminiumlegierung gewährleistet in Verbindung mit der elektrostatischen Lackierung außen und der behandelten Rohrinnenseite einen Rundum-Korrosionsschutz.
  • 100% Ausbaufähig
    Die Fittings PPS ermöglichen einen modularen Leitungsaufbau und -ausbau.
  • Schnelle und leichte Montage
    Das Rohr wird einfach in den Fitting eingesteckt und der Fitting nschließend festgezogen.
  • Leckagefreiheit und Druckverlust
    Das "PPS Grip Concept" sorgt für einwandfreie und vollkommen dichte Verbindungen und Anschlüsse. Durch die völlig glatte Rohrinnenseite, den niedrigen Reibungskoeffizienten und den großen Durchgangsdurchmesser wird ein optimaler Durchfluß erreicht. Der Druckverlust ist somit sehr gering.
  • Mit Kompressorölen kompatibel
    Das Aluminium und die Viton-Dichtungen eignen sich für alle Kompressoröle.
  • Stoßfest
    Aluminium weist eine ausgezeichnete Stoßfestigkeit auf gegen mechanische Stöße, druckstöße und schläge

Die Produktreihe PREVOST PIPING SYSTEM

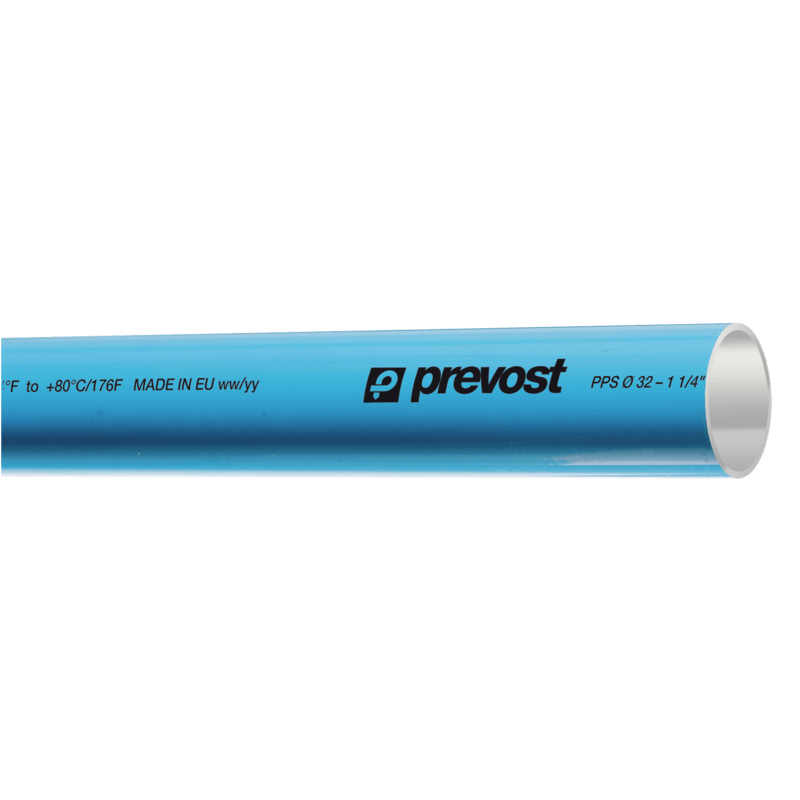

Rohrleitungen aus 100 % Aluminium

  • Rostfrei
  • Sehr geringe Druckverluste
    durch eine glatte Rohrinnenseite
  • UV- und Wärmebeständig,
    geringer Dilatationskoeffizient
  • Kennzeichnung und Farbe gemäß ISO
    alle Rohrdurchmesser sind in RAL 5012 (blau) und RAL 7001 (grau) erhältlich. 2Die Durchmesser 20, 25 und 50 mm sind zudem in RAL 6029 (grün) erhältlich.
  • Keine Brandgefahr
    keine Brandschutzbescheinigung erforderlich
  • Praktisches Material
    einfach zu schneiden und anzufasen für eine problemlose Installation und Wartung
  • Sehr Leicht
  • Wirtschaftlich

TECHNISCHE LEISTUNGSMERKMALE DES PPS-ROHRS

Material:
Stranggepresstes Aluminium.
Legierung EN AW 6060 T6 UNI-EN 573-3
Legierung EN AW 6063 T6

Oberflächenbehandlung:
Innen und außen behandelt (erfüllt RoHS-Richtlinie)

Beschichtung:
Elektrostatische Lackierung

Strangpressqualität:
Nahtlose Pressung

Kompatible Medien:
Druckluft, Vakuum, Neutralgase

Rohrlängen:
3 oder 5,5 Meter

Dichte:
2,7 kg/dm³

Rohraußendurchmesser:
Ø 16, 20, 25, 32, 40, 50, 63, 80, 100, 160 mm

Fittings 100% aluminium

TECHNISCHE LEISTUNGSMERKMALE DER FITTINGS

Body und Überwurf:
100 % Aluminium EN AB 46100

PPS Grip Concept :
Befestigung mit Greifersystem

Abzweigflansch:
zur Ableitung der Kondensate

Das PPS Grip Concept

Das Rohr wird mit Edelstahlringen im Fitting festgehalten, dessen Greifer in das Aluminium dringen.

Die Dichtheit wird durch eine geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt, die selbst unter härtesten Einsatzbedingungen völlig dicht hält.

CC CONCEPT: COMPACT CONNECTOR CONCEPT

Kompakte Lösung, um Kompressor und Rohr direkt zu verbinden, den Platz zu optimieren und Installationen zu schaffen, die für "Kompressor"-Räume geeignet sind.

  • Compact
    Sparen Sie Platz in Ihrer Anlage, indem Sie den Raum optimieren.
  • Schnelle Installation
    Das CC Concept ist die Lösung für Die direkte Verbindung von zwei Fittings.
  • Modular
    Schaffung spezifischer Installationen, die für alle "Kompressorräume" geeignet sind.

Optimieren Sie Ihren Arbeitsplatz mit dem Druckluftnetz PPS SQ

Die PPS SQ-Linie verwandelt einzelne Werkbänke in eine Abnahmestation für Druckluft. Gestalten Sie sich einen ergonomischen, kompakten und ästhetischen Arbeitsplatz, um Effizienz und Produktivität zu steigern.

Die PPS SQ Reihe lässt sich nahtlos in ein neues oder bestehendes Druckluftnetz von Prevost integrieren, indem sie direkt angeschlossen wird an:

  • automatische Maschinenlinien
  • individuelle Arbeitsplätze/Werkbänke
  • pneumatische Schaltschränke
  • Werksmontage
  • Fertigungslinien
Nouveau diamètre 160mm

2024 Reichweitenerweiterung

Die PPS-Produktreihe wird größer!

Prevost erweitert sein Sortiment am Druckluftnetz Prevost Piping System, . Jetzt auch mit einem Durchmesser von 160 mm erhältlich.

raccords PPS
diamètres PPS

Die in Europa hergestellte PPS -Produktreihe ist nach wie vor und besteht aus Rohren und Fittings aus Aluminium - ist leicht, kompakt und stoßbeständig - außerdem leckagefrei und einfach zu installieren: das nun auch für die imposantesten Installationen verfügbar ist!

Das Druckluftnetzwerk in der Praxis

Wie wird das Druckluftleitungssystem Prevost Piping System installiert?

Anbringen von Druckluftleitungen

Es stehen Videos zur Verfügung, die Sie bei der Installation Ihres PREVOST PIPING SYSTEM-Druckluftnetzes unterstützen.

Montage einer Fitting am Rohr

Unsere Zertifizierungen nach Geltungsbereichen

Qualitätsmanagement

TUV

ISO 9001*

Prevost BIETET VOM TÜV BESCHEINIGTE BETRIEBSABLÄUFE.

* Nur gültig für in Italien hergestellte Produkte

QPS

ASME QPS-1

Qualitätsgarantie für Lieferanten
Weltweite Exklusivität.

Druckluftgeräte

2014/68/UE

PED 2014/68/EU

BESCHEINIGUNG VOM TÜV, dass die Produkte von Prevost die Anforderungen der Druckgeräterichtlinie PED 2014/68/UE erfüllen.

asme b31.1

ASME B31.1

Die Produkte PPS von Prevost erfüllen die Anforderungen der NORM ASME B31.1.

asme b31.3

ASME B31.3

Die Produkte PPS von Prevost erfüllen die Anforderungen der NORM ASME B31.3.

TSSA

CRN

Die Produkte Prevost PPS erfüllen die kanadischen Anforderungen an Druckgeräte und verfügen hierzu über die CRN.

Schutz und Sicherheit

UL 723

UL 723 - ASTM E84

Die PPS-Produktreihe entspricht den amerikanischen Brandschutznormen UL 723 und ASTM E84.

en 13501-1

EN 13501-1

Die PPS-Produktreihe entspricht der europäischen Norm für Brandverhalten EN 13501-1.

ATEX

ATEX-2014/34/UE

Diese europäische Richtlinie gilt für alle elektrischen und nicht-elektrischen Geräte, die in explosionsfähiger, gas- oder staubhaltiger Atmosphäre zum Einsatz kommen.

UV

UV RESISTANT

Die Produktreihe PPS, 100% Aluminium, bietet eine ausgezeichnete Beständigkeit gegen UV-Strahlen.

Reinheit der Medien

Oil free

Oil Free

Die Produkte von Prevost verunreinigen die beförderten Medien nicht durch Fette oder Ölpartikel.

Silicon free

Silicon free

Prevost garantiert, dass bei der Produktion der Produktreihe PPS kein Mittel auf Silikonbasis verwendet wurde.

NSF H1

NSF H1

Das Montagefett Prevost PPS AL erfüllt die strengsten Anforderungen für Lebensmittel, Chemie, Pharma, Kosmetik…

ISO 8573-1 class 0.0.0

ISO 8573-1 cl. 0.0.0

Die Produktreihe PPS garantiert, dass das beförderte Medium nicht durch Feststoffpartikel, Wasser, Feuchtigkeit oder Öl verunreinigt wird.

QUALICOAT

QUALICOAT

Der Oberflächenbehandlung an den Außenseiten der Aluminiumrohre PPS es entspricht der Qualicoat-Zertifizierung.

Umwelt

REACH

REACH

Prevost gewährleistet eine einwandfreie Rückverfolgung der für die Produktreihe PPS verwendeten Rohstoffe.

RoHS

RoHS

Prevost gewährleistet eine einwandfreie Rückverfolgung der für die Produktreihe PPS verwendeten Rohstoffe.

recyclable

Recyclebar

Die Produktreihe PPS (Rohre und Fittings) besteht zu 100 % aus Aluminium. Dies gewährleistet eine sehr gute Recyclingfähigkeit.

Support und Dokumente

Nachfolgend finden Sie unsere gesamte Dokumentation zum Luftnetzsortiment von PREVOST PIPING SYSTEM.

 Allgemeine Dokumentation

 Montageanleitung

 Technische Anleitung

 Zertifizierungen Druckluftnetzwerke

Erstellen eines Plan und Angebots für Ihr Projekt auf Anfrage

Umsetzung zur Seite. Legen Sie uns einfach Ihr Druckluftleitungsprojekt vor, die technische Abteilung von Prevost erstellt einen Plan sowie ein Angebot für Sie.

Gesamtzeichnung, Detailzeichnung, Angebot für ein Leitungsnetz mit Stückliste, Mengenangaben und Endpreis des angebotenen Systems
